洁净室厂房管路计算
2026-01-08第一节阻力计算
一、摩擦阻力
空气在管道内流动由于其黏滞性和与管壁摩擦而产生的阻力即摩擦阻力，也叫沿程阻力。流经该管段后的空气能量损失了，全压降低了。
二、局部阻力
当空气流经弯头、三通及变径管等管件时，由于流向和断面的变化引起流速的重新分布并产生涡流，从而产生阻力，即局部阻力，也就是管件前后的全压差。
三、管网特性曲线
系统总阻力即为上述摩擦阻力和局部阻力之和，若用风量和管道断面积表示风速，则可写成:
式中，K称为管网总阻力系数或管网特性系数，式(17-6)称管网特性方程,在直角坐标系中表示为一条通过原点的二次抛物线。一个既定系统若其流量改变，其阻力也将改变，但K是常数，所以
四、阻力简略计算法
1绘制系统轴测图，对各管段编号，注明长度和风量。长度包括各管件长度。

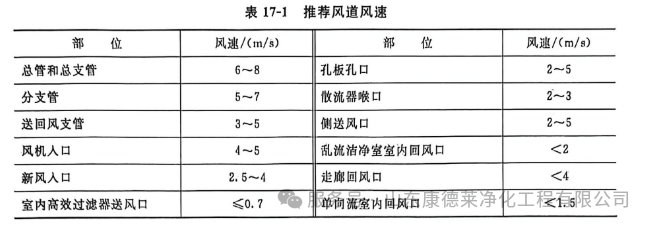

2选择管内流速。流速按表17-1选用。
3、计算管段断面尺寸。

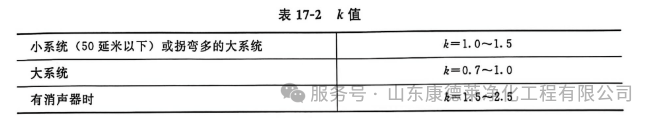

4、计算摩擦阻力和局部阻力。
计算阻力应从最长的环路(最长的送风管和最长的回风管)开始。
5、对并联管路阻力进行平衡，使其间的差值不大于10%~15%。
6、计算系统总阻力。
7、选择风机。根据总风量和总阻力选择风机:
