蒸发冷却空调系统
蒸发冷却空调系统是指利用水的蒸发来冷却空气的空调系统。采用蒸发冷却空调系统
有利于空调系统的节能，在一定场合具有广泛的应用前途。在工程设计时，应对室外气候环境、室外湿球温度、水资源、室内湿度要求等，经技术经济比较后、合理应用蒸发冷却技术。例如:是否采用蒸发冷却空调系统，采用何种形式的蒸发冷却空调系统，是否需要与人工冷源配合使用等。
1.蒸发冷却空调系统的适用范围
符合下列条件之一时，宜采用蒸发冷却空调系统。
(1)在室外气象条件满足要求的前提下，推荐在夏季空调室外计算湿球温度较低的干燥地区(通常在室外湿球温度低于23°C的地区)，例如:新疆、西藏、青海、宁夏、甘肃、内蒙古、陕西、云南等干热气候区，采用蒸发冷却空调系统，降温幅度大约能达到10~20°C的明显效果。蒸发冷却空调机组目前已在新疆、甘肃、宁夏和内蒙古等地区得到
了大力推广和应用。
(2)对于工业建筑中的高温车间，例如，铸造车间、熔炼车间、动力发电厂汽机房、变频机房、通信机房(基站)、数据中心等，由于生产和使用过程中散热量大、散湿量小或无散湿量，且空调区全年以降温为主，这时采用蒸发冷却空调系统或蒸发冷却与机械制冷联合的空调系统与传统压缩式空调机组相比，耗电量只有其1/10~1/8。(3)对于纺织厂、印染厂、服装厂等工业建筑、由于生产工艺要求空调区相对湿度较
高，宜采用蒸发冷却空调系统。
2.蒸发冷却空调系统的形式
蒸发冷却空调系统，可分为全空气式和空气一水式两种形式。如果通过蒸发冷却处理后的空气，能承担空调房间全部显热负荷和散湿量时，系统应选全空气空调方式;如果通过蒸发冷却处理后的空气只能承担空调房间的全部散湿量和部分显热负荷，而剩余部分显热负荷由冷水系统承担时，系统应选用空气一水空调系统。空气一水空调系统中的冷水系统可选用干式风机盘管机组或辐射板。
3.全空气蒸发冷却空调系统
全空气蒸发冷却空调系统，根据空气的处理方式，可采用:直接蒸发冷却、间接蒸发
冷却和组合式蒸发冷却(直接蒸发冷却和间接蒸发冷却相结合的蒸发冷却)等方式。

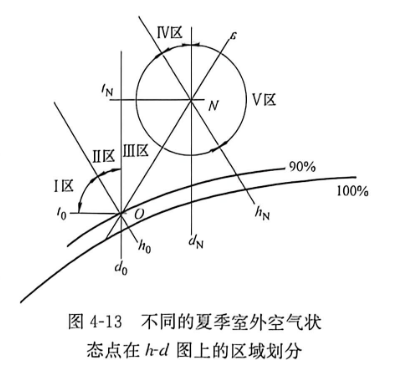

根据夏季室外空气设计干、湿球温度的不同，在1-d图上可将夏季室外空气状态点划
分为五个区域，见图4-13，其中点N、O点分别代表室内空气状态和送风状态点。五个

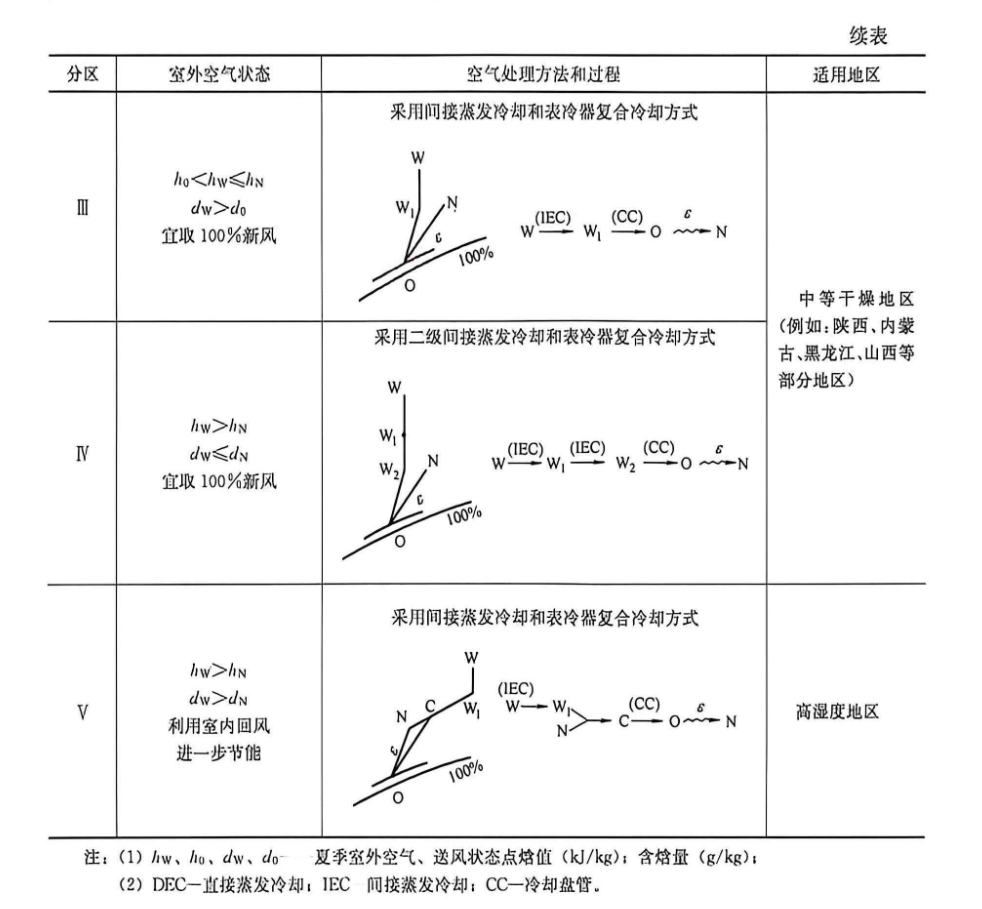

区域的空气处理特性如表4-17所示。

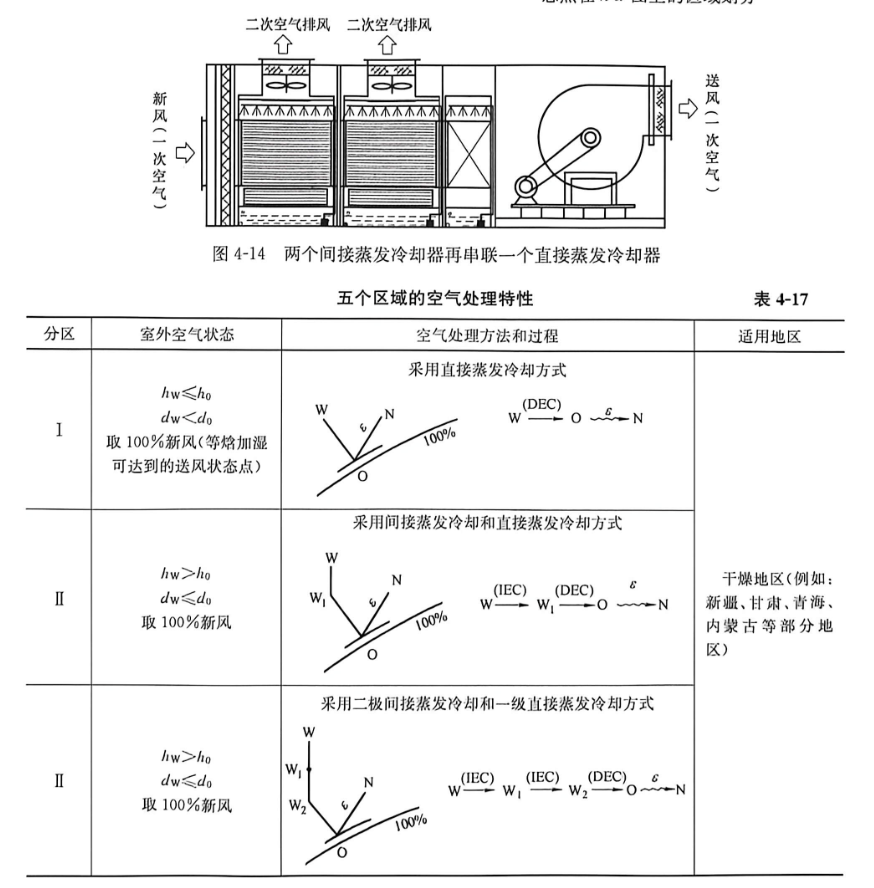

实践证明，夏季室外空气设计湿球温度低于16°C的地区，空气处理可以采用直接蒸发冷却方式(1区);夏季室外空气设计湿球温度较高的地区，为扩大蒸发冷却的适用范围和节能效果，可以采用进一步降低送风温度、减小送风量，应采用组合式蒸发冷却方式。组合式蒸发冷却方式的二级蒸发冷却是指在一个间接蒸发冷却器后、再串联一个直接蒸发冷却器(I区);三级蒸发冷却是指在两个间接蒸发冷却器串联后，再串联一个直接蒸发冷却器(W区)，串联形式如图4-14所示。总之，蒸发冷却空调系统，应根据夏季空调室外计算湿球温度、露点温度，空调房间的散湿量和送风状态点等要求，经技术经济比较后确定其方式和具体设备配置。
