喷水室的构造和类型分为几种
2026-05-18喷水室的构造和类型
1.喷水室的构造

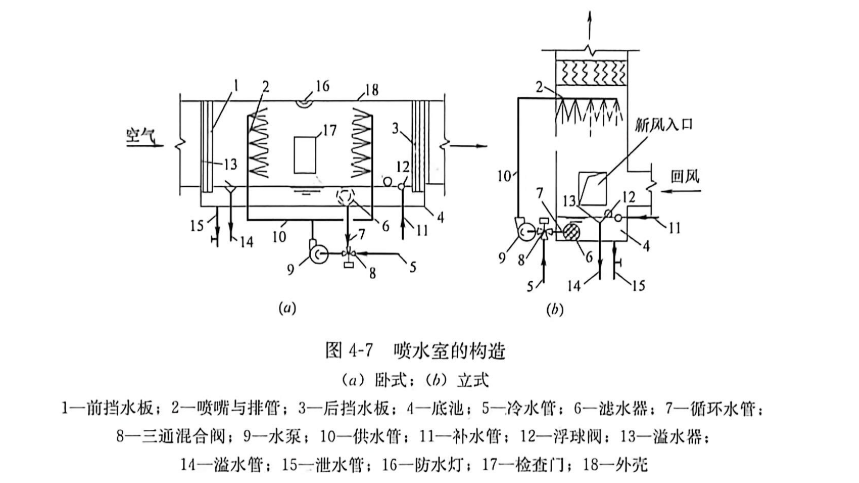

图4-7所示是常用的低速喷水室。主要由挡水板、底池、喷水排管、喷嘴、溢水器、检查门和照明灯等部件组成。
喷水室的主要部件是喷嘴，其作用是使喷出的水雾化，增加水与空气的接触面积。口径一般为3~5.5mm，出口直径越小，雾化效果越好，与空气接触好，热交换效率高，所需的喷水压力也较高。对于毛纺、棉纺行业，由于空气中纤维较多，宜采用出口直径为6~8mm的喷嘴。我国广泛采用Y-1型离心喷嘴。
喷嘴密度一般为13~24个/(m2·排)。喷水量可按喷嘴前水压为150~250kPa决定。
2.喷水室的分类
(1)按喷水室内空气流动方向可分为卧式和立式两类。卧式喷水室便于布置喷淋排管、挡水板、可根据风量和热湿处理的需要灵活布置、方便风机的安装，有利于维护保养，故采用最多。立式喷水室占地面积小，一般在空调室面积有限、处理风量较小时
应用。
(2)单级喷水室和双级喷水室被处理空气与喷水室只进行一次热湿交换称为单级喷水室，双级喷水室是被处理空气与不同温度的水接触两次，进行两次热湿交换，即空气先进人第一级喷水室再进入第二级喷水室，冷(热)水先进人第二级喷水室再进入第一级喷水室。双级喷水室的主要特点是:由于将两套喷水系统串联使用，因此水温升(降)大、用水量小，在使空气得到较大的焓降(升)的同时节约了用水量，故特别适合于可使用天然冷(热)水和要求空气焓降(升)较大的场所使用。例如，纺织厂车间发热量大，又有较多的天然冷源，采用双级喷水室是很合适的。
(3)喷嘴排数单级喷水室一般采用二排或三排喷嘴，要求喷水量大的喷水室也可采用四排喷嘴。仅做加湿用的喷水室，可采用一排喷嘴。喷水方向，当采用二排喷嘴时为对喷，采用三排喷嘴时，第一排顺喷，第二、三排逆喷。
(4)低速和高速喷水室
一般的低速喷水室内空气流速为2~3m/s，高速喷水室内空气流速为8~10m/s，例
如瑞士Luwa公司高速喷水室空气流速为3.5~6.5m/s。
各种喷水室的结构性能参数见有关厂家产品样本。- 上一篇：空气加热器的热工计算和阻力计算
