表面式换热器的构造和安装
2026-05-11表面式换热器的构造和安装
表面式换热器都由肋片管组成，为了提高表面式换热器的传热性能，应该提高管外侧及管内侧的热交换系数，强化管外侧热交换的主要措施是减少管与片间的接触热阻和用波形片、条缝片、冲缝片等代替平片，强化管内侧热交换的主要措施是采用螺纹管、加管芯等，
表面式换热器可以垂直安装，也可以水平安装或倾斜安装。但是，蒸汽加热器最好不要水平安装，否则将可能聚集冷凝水而影响传热性能。此外，垂直安装表冷器时，必须使肋片处于垂直方向，否则将因肋片上聚集凝结水而增加空气阻力。
按空气流动方向来说，表面式换热器可以并联，也可以串联，也可以既有并联又有串联。到底采用何种组合形式应根据空气量多少和需要的换热量多少通过计算来确定。一般是通过空气量多时采用并联，需要的空气温升(或温降)大时采用串联或增加串联的排数。

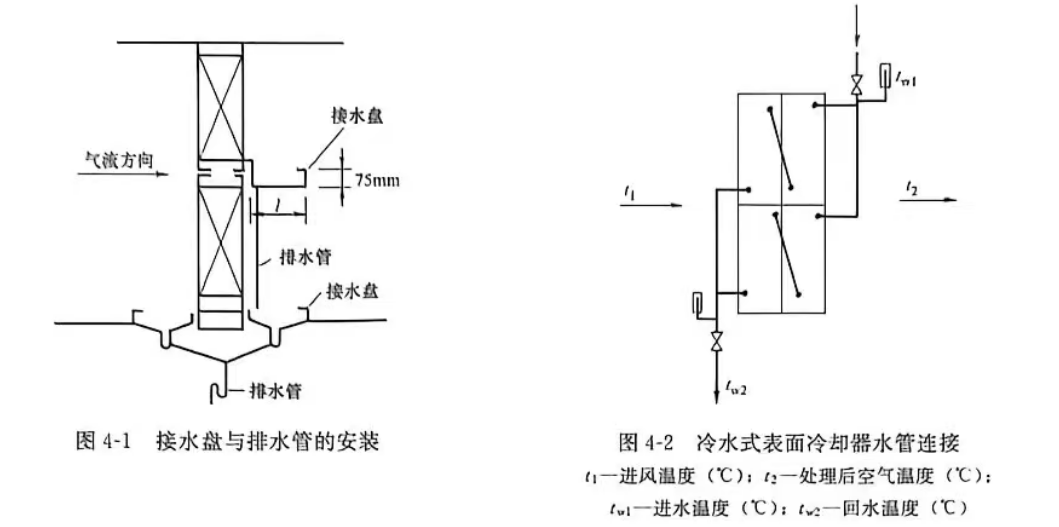

由于表面式冷却器工作时，表面上常有凝结水产生，所以在它们下部应装接水盘和排
水管(图4-1)。表面式换热器的冷(热)媒管路也有并联与串联之分。但是，蒸汽加热器的供蒸汽管只能并联。一般的做法是并联的换热器，管路也并联，串联的换热器管路也串联。同时，为了使冷(热)媒与空气之间有较大温差，最好让空气与冷(热)媒按逆交叉流型流动(图4-2)，即进水管在空气出口一侧。
为了便于使用和维修，冷(热)媒管路上应设阀门、压力表和温度计。在蒸汽加热器的管路上还应设蒸汽压力调节阀和疏水器。为了保证换热器的正常工作，在水系统的最高点应设排空气装置，而在水系统的最低点应设泄水和排污阀门。
如果表面式换热器冷热两用，则热媒以用65°C以下温度的热水为宜，以免因管内壁积水垢过多而影响传热性能。水质过硬时还应进行软化处理。
表面式冷却器迎风面空气质量流速一般采用2.5~3.5kg/(m2·s)，当质量流速大于3kg/(m2·s)时，冷却器后应设挡水板。
表面式冷却器进出水温差一般采用5~10°C，水速宜采用0.6~1.5m/s。
冷却器排数一般采用4~6排，不宜超过8排。- 上一篇：空调机组的变工性能有哪些
